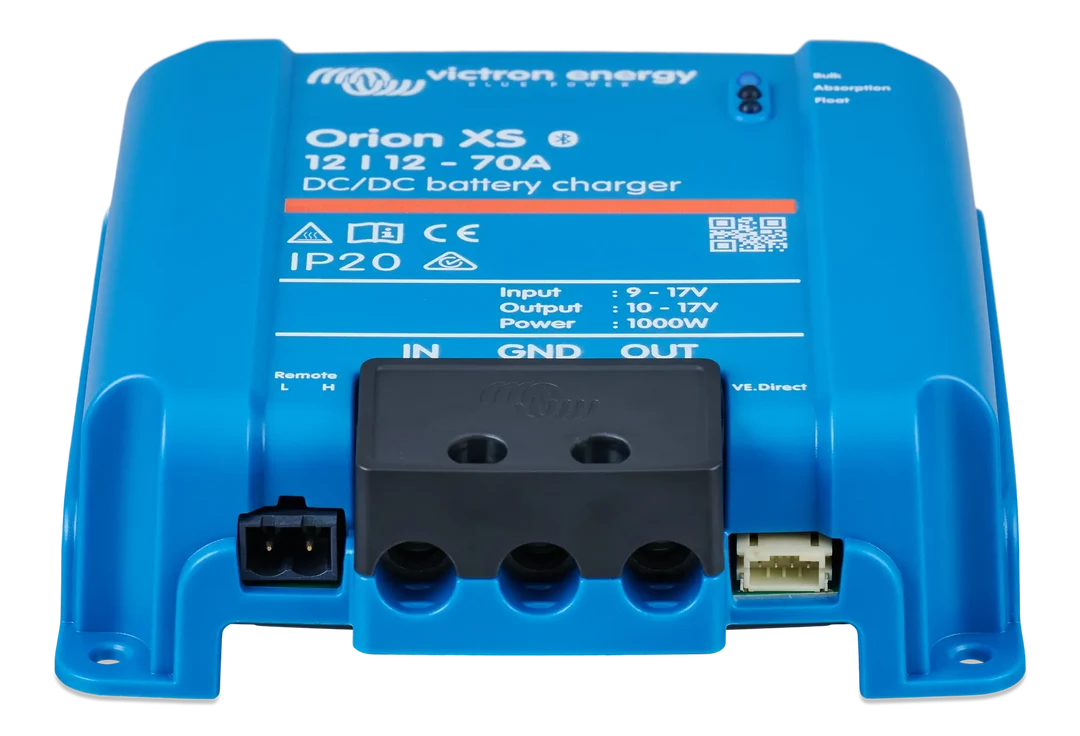

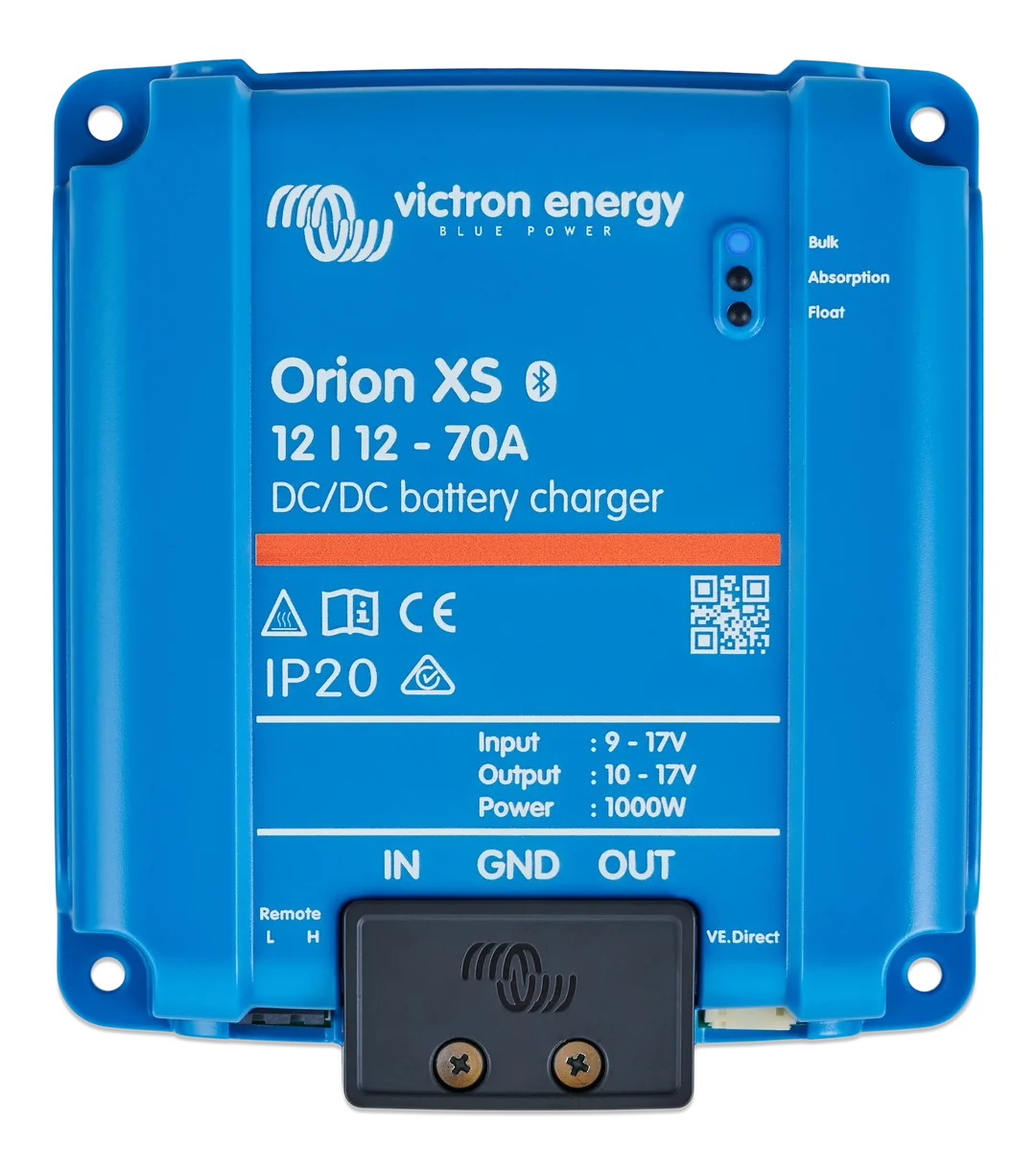

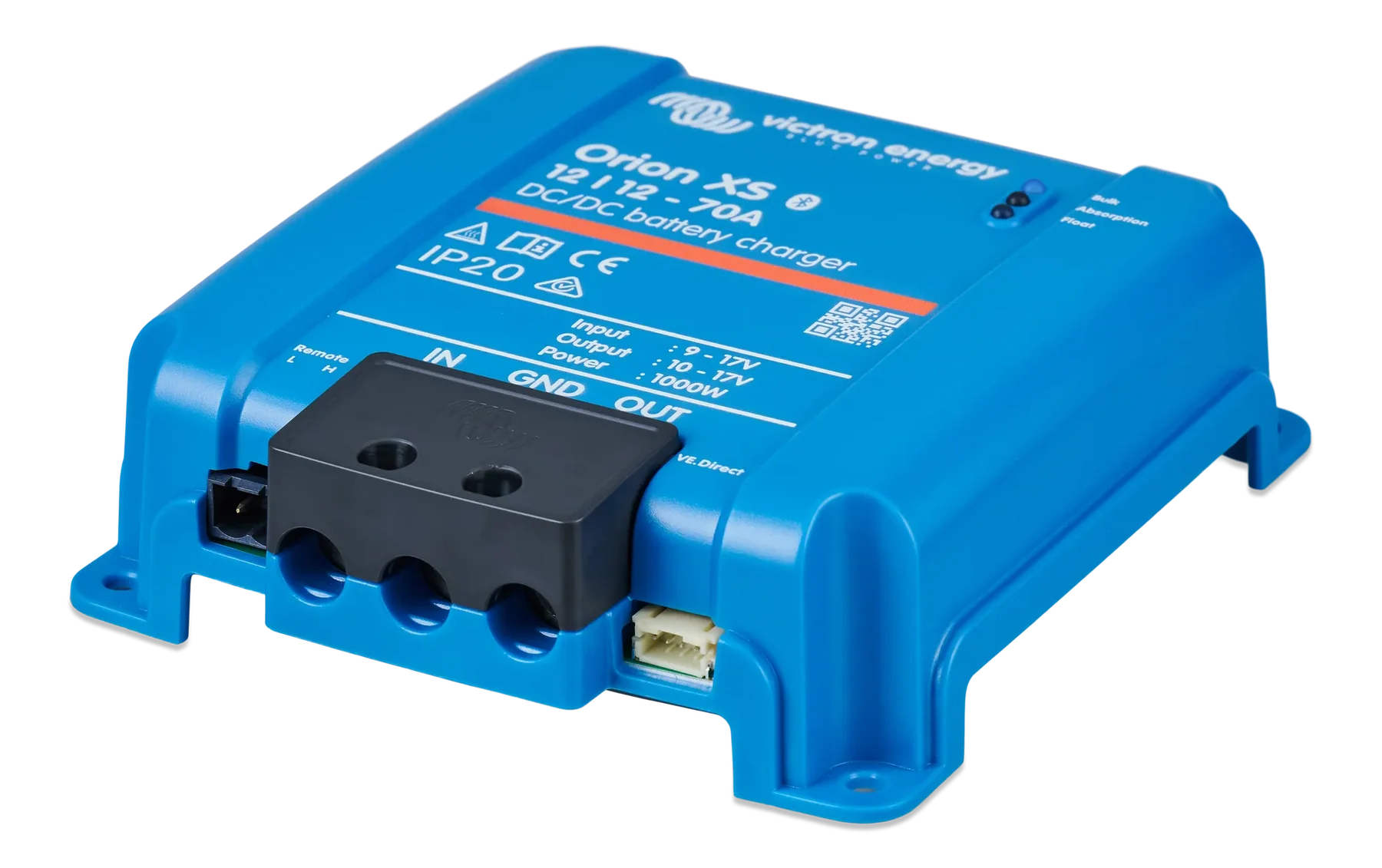

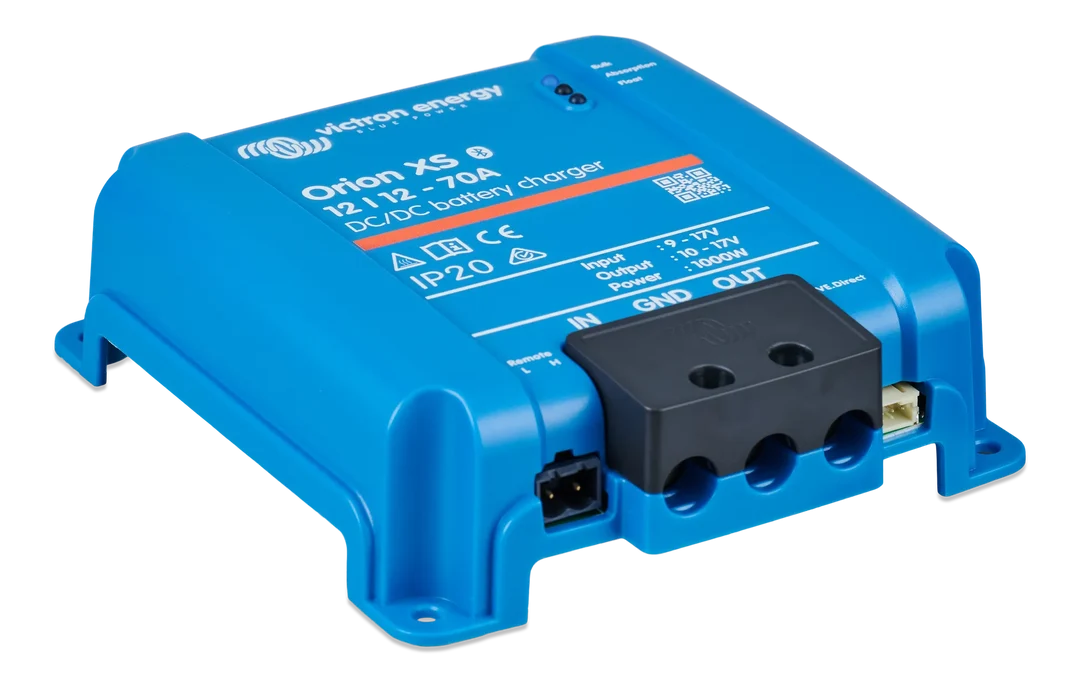

VICTRON ORION XS 12/12 -70A DC-DC

Orion XS 12/12-70A DC-DC-laddare är en batteriladdare för system med dubbla batteri-banker där service-batteriet laddas från fordonets eller båtens generator. Laddaren är anpassad för moderna fordon och båtar med smarta generatorer och säkerställer en kontrollerad och effektiv laddning av service-batteriet samtidigt som startbatteriet skyddas.

Med en maximal laddström på 70 A och en uteffekt på upp till 1000 W erbjuder Orion XS 12/12-70A högre laddkapacitet än 50A-modellen, vilket gör den lämplig för större batteribanker eller applikationer med högre energibehov. Inspänning, laddspänning och laddström kan konfigureras för att anpassas efter systemets krav och för att undvika överbelastning av generatorn.

Laddaren är utrustad med funktion för automatisk detektion av när motorn är igång och aktiveras endast när laddning är möjlig. Detta bidrar till att skydda startbatteriet från oönskad urladdning och säkerställer korrekt funktion även tillsammans med smarta generatorer.

Orion XS-serien är utvecklad med fokus på hög effekttäthet och verkningsgrad. Den fläktlösa konstruktionen använder ett aluminiumchassi som fungerar som kylfläns, vilket möjliggör kontinuerlig drift med full nominell effekt även vid höga omgivningstemperaturer. Med en verkningsgrad på upp till 98,5 procent minimeras energiförlusterna under laddning.

Laddaren stöder litiumbatterier samt vanliga blybatterityper såsom AGM-, Gel- och öppna bly-syrabatterier. Den intelligenta laddningsalgoritmen anpassar laddningsförloppet efter batteriets tillstånd och kan konfigureras via VictronConnect. För installationer med större energibehov kan flera Orion XS-enheter anslutas parallellt för att öka den totala laddkapaciteten.

Via VE.Smart Networking kan Orion XS dela information med andra kompatibla Victron-enheter för temperatur- och spänningskompenserad laddning. Med ett kompatibelt kommunikationscenter kan laddaren även anslutas till Victron Remote Management (VRM) för fjärrövervakning och systemhantering.

För att säkerställa en driftsäker installation är Orion XS 12/12-70A utrustad med skydd mot överbelastning, kortslutning, övertemperatur, underspänning och överladdning. Vid användning tillsammans med litiumbatterier finns även skydd mot laddning vid låga temperaturer. Med kapslingsklass IP65 är enheten skyddad mot damm och vatteninträngning, vilket gör den lämplig för användning i fordon, marina miljöer och andra krävande applikationer.

Tekniska specifikationer

• Spänningsintervall, ingång:  9-17 V
• Justeringsintervall utgångsspänning:  10-17 V
• Tolerans utgångsspänning: +/- 0,25 % (max)
• Oljud utgångsspänning: 10 mV rms
• Inställningsintervall in- och utgångsström: 1 - 70 A
• Högsta konstanta kortslutningsström: 70 A
• Kont. utgångsström upp till 40 °C 1): 1 000 W 4)
• Maximal verkningsgrad: 98,5 %
• Strömförbrukning - ingen last: <100 mA
• Strömförbrukning för standby: <1,5 mA
• Kan användas som strömkälla: Ja, utgångsspänningen kan ställas in med appen VictronConnect

Kommunikationsportar

• Appen VictronConnect/ Bluetooth Smart:  Ja
• Bluetooth-effekt och frekvens: -4 dBm | 2 402 - 2480 MHz
• VE.Smart Networking: Ja 2)
• VE.Direct: Ja (inklusive DVCC) 3)

Annat

• Driftstemperaturintervall: -20 till +60 °C (minskad effekt 1,5 % per °C över 40 °C)
• Luftfuktighet: 95 % icke-kondenserande
• Maximal driftshöjd: 2000 m
• Föroreningsgrad: PD2
• Överspänningskategori OVC 1
• Skyddsklass: IP20 (5)
• DC-anslutning: Skruvterminaler
• Maximalt kabeltvärsnitt: 25 mm2 (4 AWG)
• Vikt: 0 340 kg (0,74 lb)

Dimensioner
h x b x d: 137,3 x 123,1 x 40 mm (5,4 x 4,85 x 1,6 tum)

Standarder

• Säkerhet:  IEC 62477-1
• EMC:  EN 300 328, EN 301 489-1, EN 301 489-17, FCC 15B, ICES-003
• Motorfordonsdirektiv: ECE R10-7
